Помните, как в каком-нибудь романтическом фильме все работники офисов в здании экстренно эвакуируются, а главные герои стоят одни посередине помещения и целуются под проливным дождем спринклерных оросителей? Красиво и эффектно.
Давайте разбираться, как работают автоматические системы тушения, и каким должно быть расстояние между спринклерами.
Спринклерная установка функционирует по простому алгоритму: при возгорании автоматически реагируют спринклеры и распыляют воду на очаг возгорания.
Такие системы пожаротушения стоят на вооружении пожарных с конца девятнадцатого столетия. Конечно, с тех пор они видоизменились.
Согласно строительным нормативам, системы, локализующие возгорание, должны устанавливаться в помещениях, где бывает большое скопление людей.
Правила установки таких систем пожаротушения регулируются строительными нормами, которые регулярно обновляются и дополняются. Например, инструкция по проектированию автоматических систем пожаротушения в общественных зданиях СН 75-66, разработанная в 1966 году, сменилась нормативами 1976 года, затем инструкцией 1984, и сегодня правила установки дренчерных и спринклерных систем регулируются правилами от 2009 года, с дополнениями от 2015 г.
Эти инструкции разъясняют все детали, правила и нормы установки систем. Рабочая инструкция на сегодня — СП 5.13130.2009.
И спринклерная, и дренчерная системы функционируют по одному принципу, но имеют отличия.
Спринклеры тушат пожар локально, в том помещении, где возникло возгорание и повысилась температура. А дренчеры работают на всей площади одновременно. Спринклеры после разрушения теплового замка-колбы требуют замены, а дренчерная система будет включаться и работать без дополнительных расходных материалов снова и снова.
Еще одно отличие: спринклерная установка постоянно заполнена водой и требует плюсовых температур в помещении, что абсолютно приемлемо в офисных зданиях, кинотеатрах и подобных местах. А вот дренчерная система не требует постоянного заполнения водой, она заполняется после поступления сигнала о воспламенении на пульт ПО. Эта установка может обеспечивать пожарную безопасность в помещениях и с минусовыми температурами: складами, различными производствами.

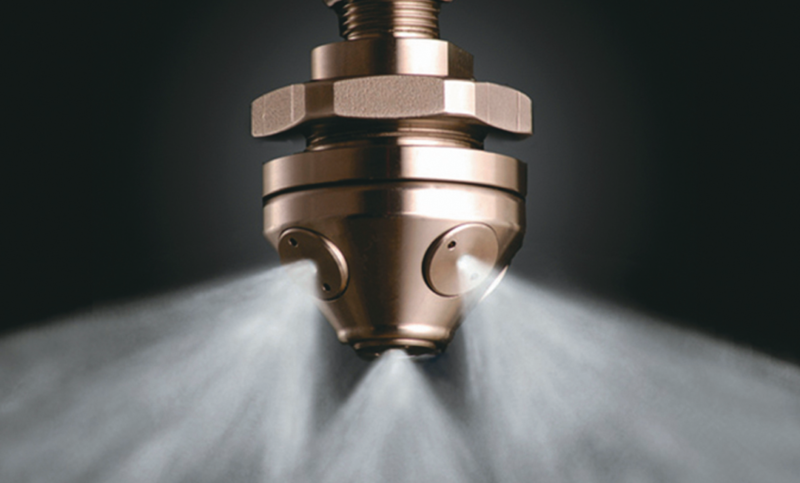

Это система труб, заполненных водой под давлением, которая оборудована специальными распыляющими насадками-спринклерами. Спринклер в этой системе – ключевой элемент.
В нормальном состоянии каждый спринклер герметично закрыт. Важный компонент спринклера – стеклянная трубка, наполненная жидкостью, которая расширяется при возрастании температуры. Когда температура воздуха в помещении повышается более чем на 30 градусов от нормальной, чувствительная жидкость в стеклянной трубке расширяется, разрушая трубку. Пружина, поднимающая клапан, освобождается и вода свободно попадает на розетку спринклера и рассеивается на очаг возгорания.
Когда давление воды в системе труб снижается, это фиксирует датчик. Тогда в работу включается насос. По нормативам необходим один рабочий насос и два или три резервные.
Плюсы этой системы в том, что тушиться пожар будет только в этой комнате. Вся оргтехника и мебель соседних и верхних этажей не пострадает от воды. Минус в том, что спринклер после разрушения теплового замка необходимо менять.
Спринклеры производят с плоской или вогнутой розеткой. Трубка стеклянная 5 мм, либо тепловой замок из легкоплавких металлов. Производительность установки 80 л/мин. Рабочее давление 1,21 МПа. Резьба для присоединения – 15 мм. Диапазон рабочей температуры – от 57 градусов Цельсия до 182℃. Термочувствительная колба имеет шесть градаций цвета в зависимости от нужной температуры срабатывания. Цвет корпуса: бронза с покрытием.
Защищаемая площадь одного спринклера — 9 кв.м в складах,12 кв.м в административных зданиях, 16 кв.м для настенных спринклеров.
Инструкция по монтажу
Возможно ли использовать спринклерную систему в зимнее время в помещениях с минусовыми температурами? Это выполнимо. На зиму воду из системы сливают и закачивают в трубы воздух. При пожаре воздух стравливается, система заполняется водой и тушит возгорание. В этом случае время на локализацию пожара увеличивается.
Такие системы включаются и вручную. Если в помещении высокие потолки, то повышение температуры долго не достигнет колб спринклеров. Поэтому включение системы в ручном режиме – выход из ситуации.
Расстояние между рассеивателями определяют нормы, оно зависит от высоты потолков помещения. В большинстве случаев установки пожаротушения располагают под потолком. Но иногда их устанавливают на вертикальные опоры, на стены, например, если потолки в помещении высокие, или когда нужно защитить ценное оборудование.
Расстояние между спринклерами не должно превышать 3.5 м, если высота потолка менее 9.1 м. В зданиях повышенной пожароопасности или при высоте перекрытий более 9.1 м — 3 метра. Минимальная дистанция между оросителями – 2 метра.
Дистанция от стены до оросителей в помещениях с умеренно пожароопасным и пожароопасным классом не превышает 120 см. Расстояние от спринклера до стены в помещениях с мало и непожароопасным классом по нормативам не превышает 2 метров для административных зданий и 1.5 м для складов. Расстояние между спринклерами и стенами с классом К0 и К1 не должно превышать половины допустимого расстояния между распылителями.
Расстояние от распылителя до светильника также оговорено нормативами. Рекомендуемое минимальное расстояние — 1 метр.
Расстояние от распыляющей розетки оросителя до сплошного потолка определяется с учетом направленности струй установки, оговоренной в документах на распылитель. Если в документах не указано расстояние, оно определяется не менее чем 0,08 м.
Расстояние от теплового замка оросителя до потолка должно быть не более 40 см. Установка распылителей допускается при наличии подвесных потолков. Минимальное расстояние — 0,3 м.
Пожаротушение с помощью спринклерных автоматических систем — эффективный метод ликвидации очага возгорания. Отлаженная работа системы минимизирует вмешательство пожарных, спасает от огня имущество и сохраняет жизнь и здоровье людей.
Для наилучшего контроля за обстановкой помещения оборудуются тепловыми датчиками. Они фиксируют уровень температуры и задымленности, анализируют его и передают сигнал на пульт управления, который активизирует спринклеры.
