Одна из составляющих плана по спасению людей при пожаре – система оповещения и управления эвакуацией (СОУЭ) из помещения, в котором возникло возгорание. Система обязана вовремя оповестить находящихся в здании о пожаре, о необходимости покинуть его и информировать людей о правильных и быстрых путях выхода во избежание паники и жертв.
Для того чтобы все сработало эффективно, и все присутствующие услышали звуковые команды к действию, необходим расчет системы оповещения.
Требования определяются нормами, правилами и документами.
Сигналы оповещения СОУЭ обязаны гарантировать мощность в 75 дБА в трех метрах от оборудования и не могут превышать порог в 120 дБА.
В любом помещении существует больший или меньший шум. СОУЭ при корректной их установке обязаны перекрывать максимальный порог постоянного шума на 15 дБА. Замеры делают на высоте полутора метров от пола.
Исключение составляют спальные комнаты, в которых сетевое оборудование обязано гарантировать мощность звука на 15 дБА громче порога фонового шума в комнате, но не более 70 дБА. Измерения проводят на высоте расположения головы спящего человека.
Приборы оповещения располагают так, чтобы устройство находилось в 2,3 м или больше от пола. При этом дистанция от потолка комнаты до устройства не может быть меньше 15 см.
Здания особого назначения, внутри которых люди работают в костюмах и снаряжении с шумозащитой, и в цехах с повышенной громкостью фонового шума выше 95 дБА, оборудуются комбинацией звуковых сигналов и световых вспышек.
Установка оборудования производится с исключением громкости отраженного звука и его неоднородного распространения.
Для правильного управления эвакуацией калькулятор соуэ играет не последнюю роль. Программа используется для проектировщиков систем защиты, с ее помощью сокращается время на расчеты мощности устройств. Программа осуществляет проверку расчетов на соответствие нормативам пожарной безопасности.
Число устройств оповещения, их мощность и схема установки должны гарантировать требуемый уровень звука и понятность произносимой речи в любой области помещения соответственно нормативам.
Модель оповещателя должна выдавать уровень звука мощнее 75 дБА на дистанции 3 м от оборудования, и не более допустимых 120 дБА.

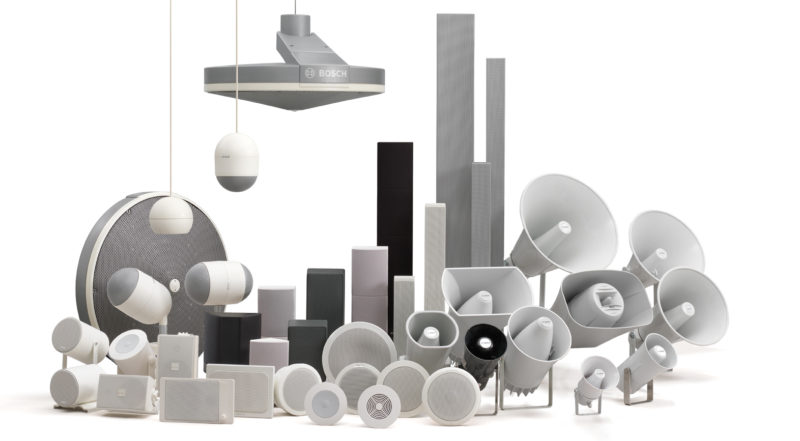

Устройства делятся на потолочные и настенные. Добиться хорошего распространения звука и разборчивости речевого потока можно при грамотной расстановке оборудования, которая позволит равномерно распределить звук.
При выборе потолочных моделей имейте в виду, что звук от таких устройств распределяется перпендикулярно полу. При некорректной установке, например, монтаже с шагом без перекрытия зоны или с промежутками между кругами покрытия, звучание будет распределено неравномерно. В отдельных зонах будут иметь место провалы, в которых восприятие звука будет хуже.
А при расстановке оборудования в большем количестве на имеющуюся площадь получаем вероятность того, что появится реверберационный фон. При наличии высоких потолков применяют подвесные модели или опции на стену.
Проект установки СОУЭ начинают с электроакустического подсчета, с целью оптимизации качества звука и минимизации количества технических средств.
Для этого учитывают параметры:
При расчете акустики звуковая волна представляется в виде луча, а угол, под которым монтируют устройства, определяет углы прямоугольного треугольника. Для нахождения радиуса окружности пользуются теоремой Пифагора.
Площадь, охватываемая устройством на высоте полтора метра от пола по нормативам, — это круг. Его радиус вычисляют вычитанием из высоты монтажа громкоговорителя дистанции от него до высоты в полтора метра от пола.
Для того, чтобы озвучить помещение равномерно, оборудование крепят так, чтобы смежные площади касались или немного перекрывали одна другую. При самых элементарных расчетах количество устройств вычисляют, разделив площадь помещения на площадь, которую покрывает один оповещатель.
Модели рупорных устройств характеризуются направлением акустического потока под острым углом к уровню пола.
Охватываемая площадь, покрываемая устройством – эллипс.
Количество рупорных моделей находится по той же формуле: площадь защищаемого помещения делится на площадь охвата одного устройства. Результат округляется до целого.
Звуковые оповещения СОУЭ обязательно должны гарантировать мощность, способную покрыть уровень звука, получаемый от фонового шума, присутствующего в помещении, на 15 дБА и выше (по нормативам измерения проводят на высоте 150 см от уровня пола).
Кроме этого, оповещатель должен выдавать минимальный порог акустического давления. Расчет звукового давления производят на дистанции в 100 см от центра помещения:
Максимум давления вычисляют по формуле:
Оповещательные установки делят на типы, ориентируясь на расположение звуковых оповещателей:
Каждый тип имеет определенные преимущества и обладает отдельной областью использования.
Сгруппированные по месту использования устройства делят распределенный тип системы на линейную и поверхностную.
Линейная подразумевает расположение устройств в цепочку. Такая расстановка удобна для охвата длинных коридоров. Возможен монтаж громкоговорителей как на стену, так и на потолок.
Для охвата больших площадей оборудование располагают решеткой, и этот принцип характеризует поверхностную систему.
Централизованная — это система, устройства которой локализованы в одной точке. Чаще это оказываются рупорные модели. Системы хороши для покрытия больших площадок. Громкоговорители в данном примере устанавливаются в центре. Устройства устанавливаются веером. Это позволяет охватить большую площадь. Второй вариант — установка один над другим. Так озвучиваются дальние участки.
Зональная — система, где сочетаются несколько систем централизованного типа, способные работать синхронно. Они подразделяются на два вида — линейный и пространственный.
Первый тип хорош для покрытия улиц. Каждое устройство охватывает отведенный участок. Этот подход как эффективен, так и экономен.
Пространственные системы, что уже понятно из названия, применяются для озвучивания широких пространств.
Громкоговорители размещают веером, что обеспечивает равномерное покрытие.
Чтобы СОУЭ корректно выполняла свою работу, при ее проекте учитывают нижний и верхний пороги шума, равномерность озвучивания, акустические шумы.
Уровень фонового шума зависит от вида помещения и колеблется от 50 до 70 дБ. По нормативам система оповещения должна превышать эти уровни на 15 единиц. Поэтому чаще всего хватает системы с уровнем звука 65-85 дБ.
Равномерность озвучивания – это разница акустического давления в разных точках помещения, величина должна находиться в диапазоне 2-3 дБ.
На разборчивость и понятность речи оказывают влияние акустические шумы. Частота фоновых шумов находится в диапазоне около 1 кГц. Для успешного гашения шумов следует выбирать оповестительные системы с диапазоном выше 1 кГц.
Эти правила помогут создать эффективно работающую систему, конкретно подходящую вашим нуждам.
