Кабель адресных шлейфов пожарной сигнализации

Элементы автоматизированных противопожарных систем не могут выполнять свои функции изолированно друг от друга. Все датчики, контрольные панели, сигнализаторы и прочие устройства должны быть соединены между собой для обеспечения их согласованной работы. Тогда шлейф пожарной сигнализации это соединительная электроцепь, объединяющая устройства охранной системы в единый комплекс и обеспечивающая их совместное функционирование. Без него реализовать автоматический вариант обнаружения и оповещения о факте возгорания, а тем более произвести локализацию его очага было бы невозможным.

Требования к проводам пожарной сигнализации

К элементу, входящему в состав противопожарного охранного комплекса, предъявляются определенные требования. При монтаже нужно учитывать сопротивление шлейфа сигнализации, которое должно быть согласовано с аналогичным показателем оконечных устройств и самих детекторов. Основными ограничениями, которые нужно учитывать при установке:

• На один контур с безадресными датчиками, обеспечивающий допустимое время обнаружения пожара подключается:
  • Если помещения занимают 2 этажа, то суммарная охраняемая площадь не должна превышать 300 кв. м.;
  • Если обслуживается 1 этаж, то допускается контроль не выше 1600 кв. м., включающими до 10 изолированных зон с общим коридором;
  • До 20 изолированных помещений на одном этаже, до 1600 кв. м. с выходами в общий коридор при условии наличия световой сигнализации и датчика у каждой двери.
• Допустимый размер охраняемых зон определяется техническими характеристиками контрольно-приемных устройств, детекторов, расположение помещений при этом не имеет значения;
• При монтаже автоматической пожарной охраны с неадресными детекторами до 10% дополнительных кабелей должны иметь резервное назначение;
• Возможность использования того или иного кабеля в пожарной системе определяется с учетом СНиП 3.05.06-85, ВСН 116-87;
• При монтаже нужно обеспечить постоянный автоматический контроль шлейфа на предмет отсутствия разрывов и повреждений;
• Сечение медных проводов выбирается с учетом возможного падения напряжения, но не менее 0,5 мм;
• Провод должен выдерживать воздействие повышенных температур при пожаре в течение заранее установленного периода времени;

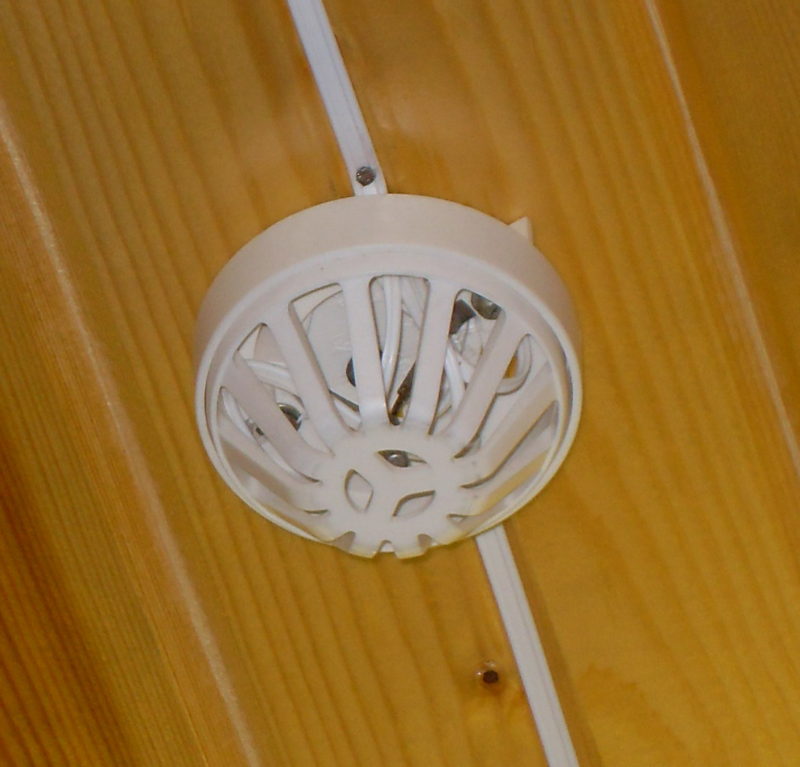

• Прокладка проводится в огнезащитных коробах или внутри стен в специальных гофротрубах;
• Провода должны быть в термозащитной обмотке.

С мая 2009 года вступил в силу Федеральный закон РФ от 22 июля 2008 г. N 123-ФЗ устанавливающий требования к шлейфам для пожарных охранных систем. Обязательными требованиями будет огнестойкость и нетоксичность при горении.

Классы огнеопасности защищенного провода

Каждому типу кабелей соответствует определенный класс огнезащиты провода и в зависимости от этого они имеют установленную маркировку. От качества провода в конечном счете будет зависеть сопротивление шлейфа сигнализации при возникновении пожара. Исходя из стойкости к воздействию температуры кабели обознаются:

• НГ – негорючие, выдерживают пламя по классам огнестойкости от A до D;
• LS — предназначены для прокладки в групповом лотке, а также в местах с повышенной опасностью взрыва, не создают вредных выделений при горении;
• HF – не выделяют ядовитых испарений при горении, допускают групповую укладку в коробах;
• FR- огнестойкий кабель.

Разновидности огнестойкого и огнеупорного кабеля

Для системы сигнализации на случай пожара рекомендуется использовать кабель класса НГ. Исходя из метода обработки сигнала от детекторов и категории оповещательных устройств, выделяют следующие типы шлейфов:

• Пороговые;
• Адресные.

В первом случае срабатывание происходит в случае фиксации датчиком превышение какого-либо заранее заданного параметра, свидетельствующего о возгорании. При этом исправность шлейфа постоянно диагностируется системой на основании анализа изменения электрических параметров. Их изменение в зависимости от заданного параметра свидетельствует об обрыве провода или поломке детектора. К каждому шлейфу присоединяется отдельный контрольный блок. При адресном типе датчиков шлейфы используются для передачи сигнала от них на контрольно-управляющий прибор. Допускается присоединение к одному управляющему блоку ограниченного количества датчиков.

Виды шлейфов для противопожарной сигнализации

По архитектуре построения системы, шлейфы сигнализации (шс) разделяются на 2 типа:

• Радиальные – применяются в пороговых системах. Не позволяют идентифицировать конкретное место возгорания, также диагностировать техническое состояние датчиков. В связи с низкой стоимостью, на них сохраняется устойчивый спрос.
• Кольцевые – преимущественно применяются в адресных охранных комплексах. Передают информацию от детекторов и используют различные их виды для подключения. Система продолжает частично функционировать при наличии частичных обрывов или выхода из строя части датчиков. При этом такой тип шлейфов характеризуется высокой ценой.
